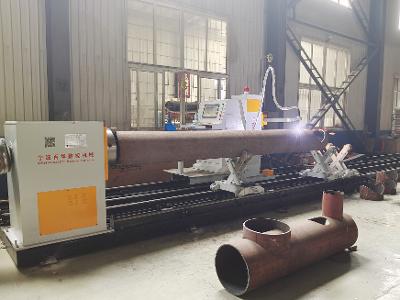

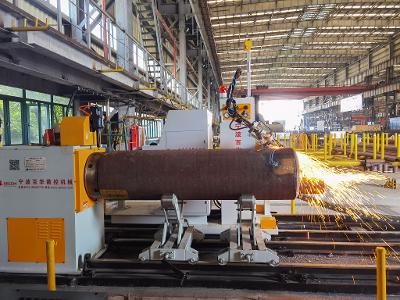

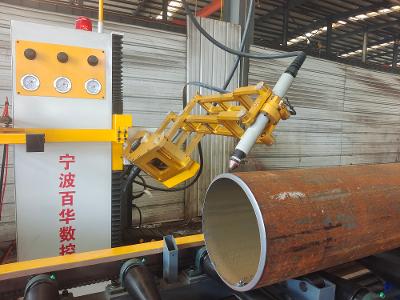

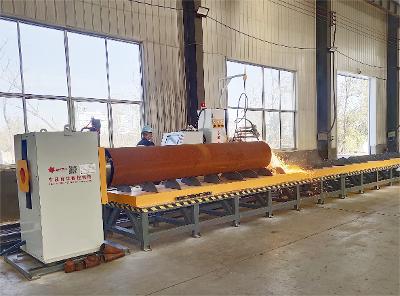

PHM系列数控相贯线切割机

PHM系列数控相贯线切割机是一种可对钢管及槽钢、型钢进行切断、坡口及曲线切割的专用设备。该机器广泛应用于造船、建筑、石化、化工、管塔、钢构等行业的管道及型钢（如槽钢、C型钢、H型钢、方管）的切割加工。

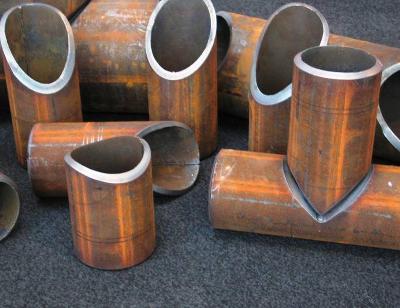

这些行业中有大量的管道或型钢切断加工、坡口加工及开孔、开槽、相贯线孔、相贯线端头等加工，还有俗称“虾米节”的弯头，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。

我公司研制的PHM系列数控切割机能全自动切割此类工件，操作工人无须编程、只需导入切割图纸或从工控机图库中选择切割图形及输入切割尺寸参数，再一键启动机器就能自动完成切割。

型号	PHM-16	PHM-24	PHM-32	PHM-40	PHM-48	PHM-60
适用管径	DN50-400	DN50-600	DN50-800	DN100-1000	DN200-1200	DN300-1500
切割材质	等离子切割：碳钢、合金钢、不锈钢等；火焰切割：碳钢
切割形式	直口定长切断，V型坡口，开孔、开槽、正交/斜交相贯线、相贯线端头、虾米节等
切割长度	12米或根据需求
切割速度	50mm/min—3000m/min
坡口角度	0-45°
控制轴数	五轴，另提供六轴、七轴、八轴可选，其中八轴机型除切割管道外，还可槽钢、C型钢、H型钢、方管等
切割精度	角度≦0.5°，长度≦±1mm

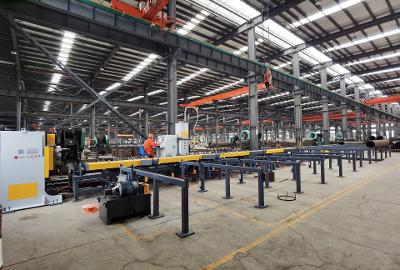

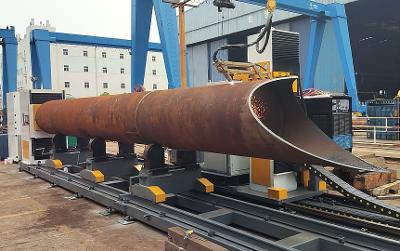

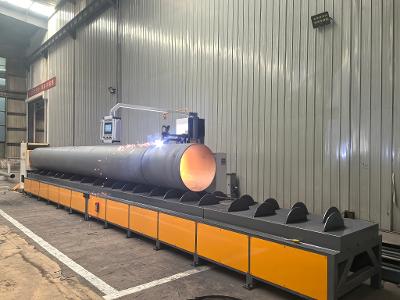

可选机型	□标准型（卡盘主机+移动切割机+小车升降托架+数控系统） □滚轮架式（卡盘升降主机+移动切割机+支撑滚轮架+数控系统） □滚床式（卡盘升降主机+移动切割机+支撑滚床+数控系统） □八轴机型（卡盘主机+辅助支撑卡盘+移动切割机+小车升降托架+数控系统）

※因产品不断迭代升级及不同行业用户使用情况不同，配置及性能参数以产品订购时为准。
