KPZ系列管道焊接变位机
设备简介

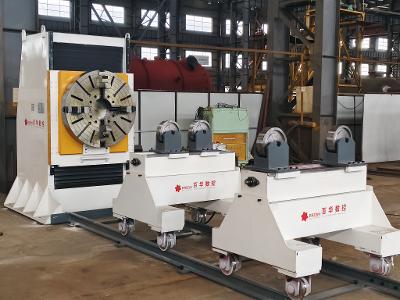

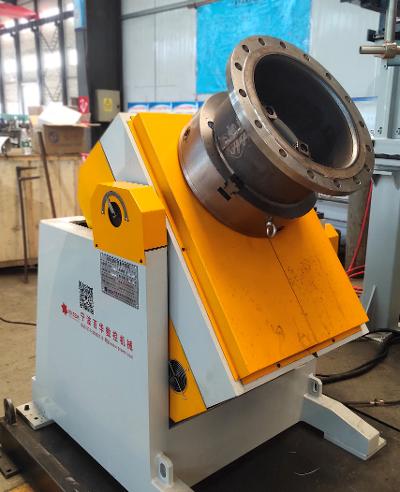

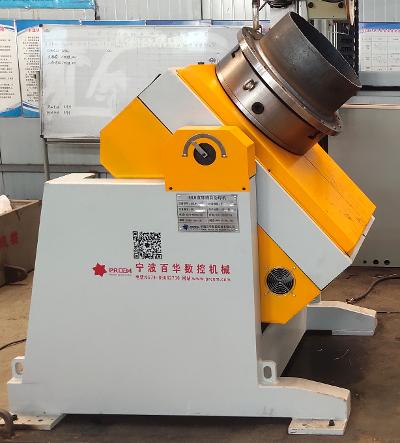

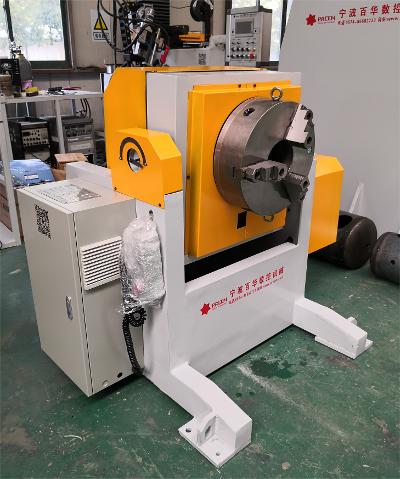

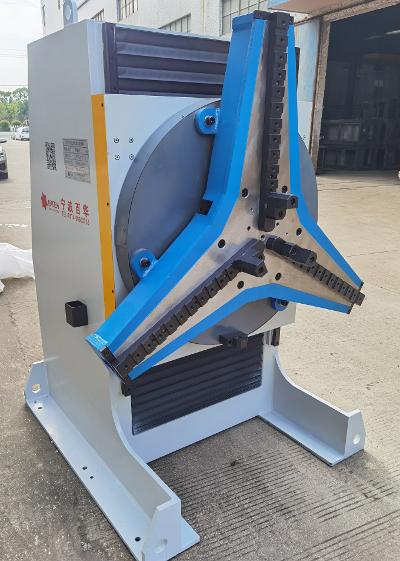

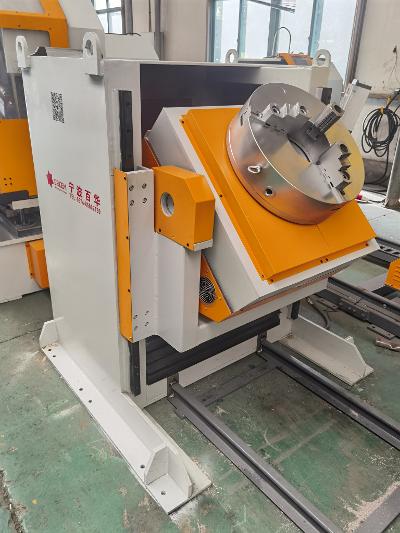

KPZ系列管道焊接变位机是一种用于管与管、管与法兰、弯形管、T形管及不同管径的和有重心偏移的管子焊接的多用途焊接辅助设备。 该设备通过卡盘夹持管子或法兰端部并按需要带动工件旋转或翻转到合适的倾斜角度进行焊接，主要用于船舶、化工、撬装设备等各个行业的管道辅助旋转焊接。 该卡盘式焊接变位机还能与我公司的悬臂焊接机组合成自动焊成套设备进行使用，相比KP系列管道焊接变位机该系列配备精密机床卡盘， 全系列采用电动翻转，整体设计结构扎实、电机功率大、负载能力强，设备稳定性和精度高。
性能参数
| 型 号 | KPZ-16 | KPZ-24 | KPZ-32 |
|---|---|---|---|
| 适用管径 | ϕ40-426mm | ϕ60-630mm | ϕ100-830mm |
| 卡盘驱动方式 | 电动旋转/电动翻转 | 电动旋转/电动翻转 | 电动旋转/电动翻转 |
| 卡盘旋转调速型式 | 无极变频调速 | 无极变频调速 | 无极变频调速 |
| 卡盘旋转调速范围 | 0.08～1.6r/min | 0.06～1.2r/min | 0.06～1.2r/min |
| 卡盘旋转驱动功率 | 750W | 1500W | 1500W |
| 卡盘翻转变位 | 0-90° | 0-90° | 0-90° |
| 卡盘翻转速度 | 0.5r/min | 0.5r/min | 0.5r/min |
| 卡盘翻转驱动功率 | 370W | 370W | 370W |
| 卡盘中心高 | 900mm | 1000mm | 1000mm |
| 控制方式 | 手持遥控盒控制 + 脚踏开关 | ||
| 输入电源 | 三相 380V，50/60HZ | ||
※因产品不断迭代升级及不同行业用户使用情况不同，配置及性能参数以产品订购时为准。
