HJ系列悬臂式筒体直环缝自动焊机
设备简介

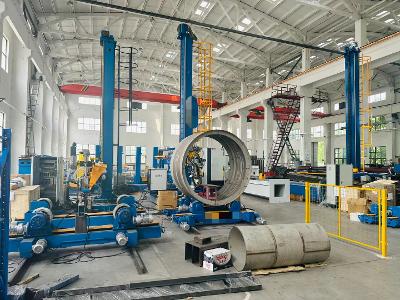

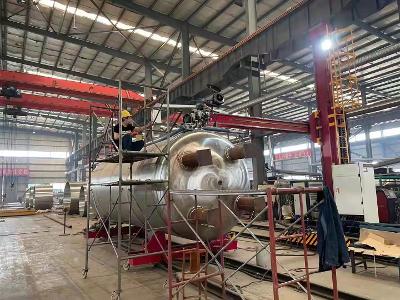

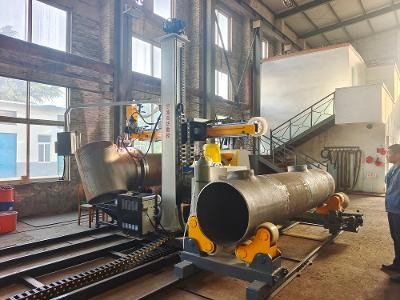

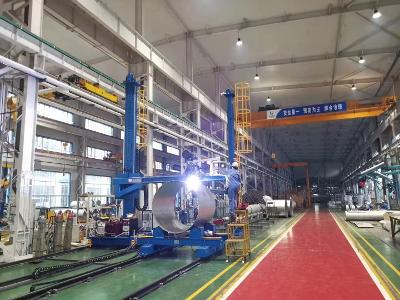

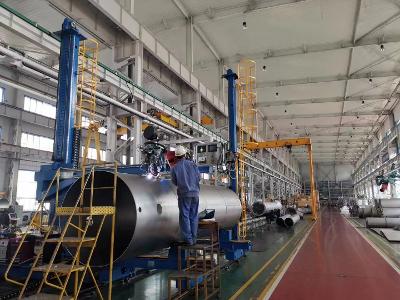

该HJ系列悬臂式筒体直环缝自动焊机主要用于压力容器筒体在钢板卷圆后的直缝焊接、两节或多节筒体接长环缝焊接及筒体与封头、法兰的环缝焊接。 该设备由十字悬臂焊接机、驱动滚轮架及焊接电源等组成，采用滚轮架驱动工件旋转，焊枪相对固定焊接环缝； 采用工件不动，十字悬臂焊接机悬臂升缩焊接直缝，是压力容器生产制作的理想装备。
性能参数
| 适用材质 | 碳钢、合金钢、不锈钢等 |
| 适用工件焊缝 | 坡口环缝、直缝、插接角焊缝 |
| 焊接工艺 | □TIG □热丝TIG □GMAW □PAW □SAW 可选其中一种或多种工艺一体 |
| 焊接方式 |
工件旋转，焊枪置于工件内部/外部焊接位置进行环缝焊接； 工件不动，利用悬臂焊机的悬臂伸缩带动焊枪移动焊接直缝 |
| 设备基本组成 | 十字悬臂焊接机 + 滚轮架 + 焊接电源 + 控制系统 |
| 可选组件 | □焊缝视觉系统 □滚轮架电动行走及行走轨道 □悬臂焊接机电动行走及轨道 □焊剂输送回收一体机 |
| HJ系列十字悬臂焊接机 | ||||
|---|---|---|---|---|
| 型号 | HJ2020 | HJ3030 | HJ4040 | HJ5050 |
| 升降/伸缩长度 | 2m×2m | 3m×3m | 4m×4m | 5m×5m |
| 选用说明 | □立柱不回转 □立柱带360°手动回转 | □立柱不回转 □立柱带360°电动回转 | ||
| KT/ZT系列焊接滚轮架 | ||||
|---|---|---|---|---|
| 型号 | KT/ZT-5T | KT/ZT-10T | KT/ZT-20T | KT/ZT-30T |
| 承载重量 | 5T | 10T | 20T | 30T |
| 适用工件大小 | 500–1800mm | 600–2200mm | 800–3000mm | 1000–4000mm |
| 选用说明 | KT为可调式滚轮架，采用手动调节两组滚轮的距离，以适应不同工件直径； ZT为自调式滚轮架，根据工件直径自动调节滚轮开距。 | |||
※因产品不断迭代升级及不同行业用户使用情况不同，配置及性能参数以产品订购时为准。
