BHWM系列管道内壁堆焊机
设备简介

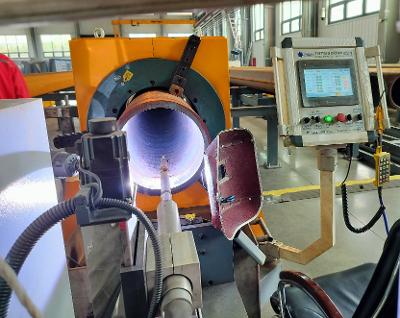

该BHWM系列管道内壁堆焊机主要用于钢管内壁的自动堆焊焊接，采用可升降式通孔卡盘堆焊主机夹持工件要堆焊的一端，然后通过伺服系统驱动工件匀速旋转配合焊枪精密位移机构、摆动机构及弧长跟踪系统等实现管子内壁的螺旋堆焊或360°环形堆焊，可堆焊各种防腐蚀材料、耐磨金属材料等，如不锈钢、镍基合金材料等，所有焊接参数全部采用数字化处理，根据堆焊深度一键式完成自动焊接。
焊接质量
- 焊接质量好，焊缝RT/UT检测合格；
- 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
- 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。
性能参数
| 设备型号 | BHWM-50 | BHWM-80 | BHWM-150 |
|---|---|---|---|
| 堆焊管径 | ≥50mm 内孔 | ≥80mm 内孔 | ≥150mm 内孔 |
| 可堆焊材质 | 不锈钢、镍基合金等 | ||
| 焊丝材料 | 316L、309L、309MoL、625、2205等 | ||
| 焊接工艺 | □TIG □热丝TIG □GMAW（≥150mm 内孔） | ||
| 焊接方式 | 输入堆焊深度后，全自动排道焊接完成 | ||
| 装夹方式 | 气动卡盘三爪自定心夹持 | ||
| 高度调节 | 根据焊接管径差异，系统自动调节卡盘升降高度 | ||
| 控制轴数 | 焊枪移动轴、焊枪摆动轴、弧长跟踪轴、卡盘回转轴、卡盘升降轴 | ||
| 控制方式 | WPS焊接工艺专家库系统，自动程序控制 | ||

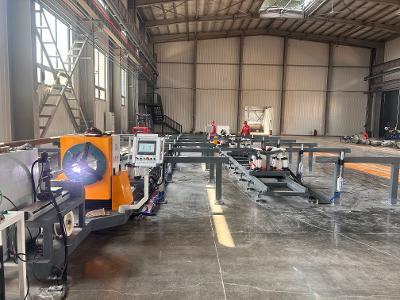

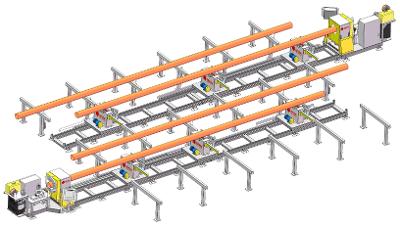

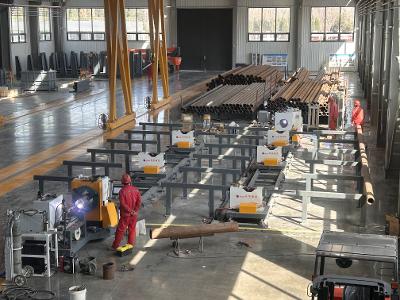

| 设备基本组成 | 特制卡盘堆焊主机+三维伺服调枪机构+支撑物流小车+轨道系统+焊接电源+堆焊控制软件系统+特制水冷堆焊枪 | ||
| 可选配附件 | □气动翻转上料系统 □气动翻转下料系统 □缓存料架 | ||
※因产品不断迭代升级及不同行业用户使用情况不同，配置及性能参数以产品订购时为准。
