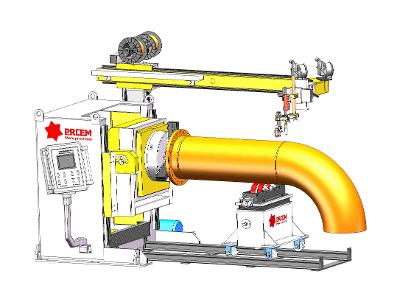

PPHW系列卡盘悬臂焊接一体机
设备简介

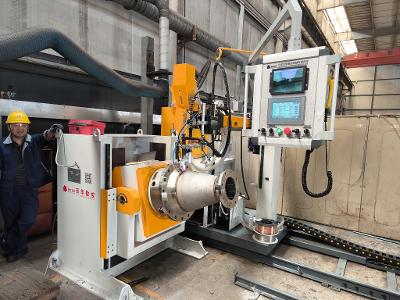

该PPHW系列卡盘悬臂焊接一体机，采用卡盘驱动工件360°旋转，并可带动工件进行0-90°翻转角度焊接，满足管与管件（法兰、弯头、三通、大小头等）、罐体与法兰/封头等的自动焊接，同时除满足环缝焊接外必要时可进行直缝焊接，广泛运用于压力容器、船舶、海工、石油化工、仪器仪表、制药等领域。
设备特点

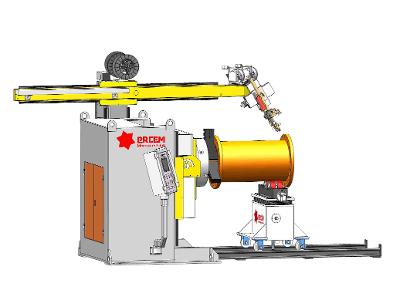

- • 设计结构紧凑，占地面积小，悬臂焊接主机和卡盘主机采用整体式模块化设计于一体，满足整体灵活吊装及安装；
- • 卡盘可电动升降，焊接大弯头时卡盘升高，满足弯头焊接时的回转空间，焊接其他管件时可降低卡盘高度，便于工件装卸及焊缝观察，设备操作性极高；

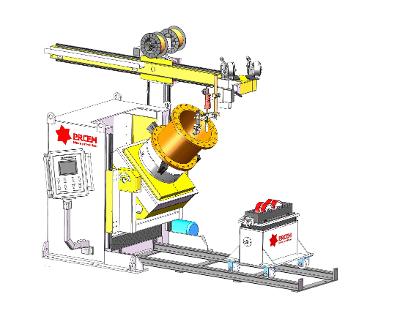

- • 卡盘可电动翻转，工件可水平旋转焊接，焊接平焊法兰时也可进行倾斜角度实现船型焊；

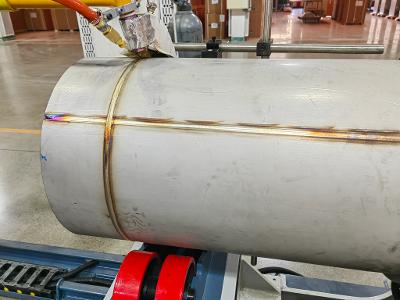

- • 除满足环缝焊接外，必要时通过悬臂的伸缩也可进行工件的直缝焊接。
性能参数
| 设备型号 | PPHW-16 | PPHW-24 | PPHW-32 | ||
|---|---|---|---|---|---|
| 适用管径 | DN40-400 | DN50-600 | DN100-800 | ||
| 焊接长度 | 水平焊接：≤1.2m（不含管配件尺寸），倾斜焊接：≤0.8m | ||||
| 适用材质 | 碳钢、合金钢、不锈钢、低温钢、双相不锈钢、钛合金等 | ||||

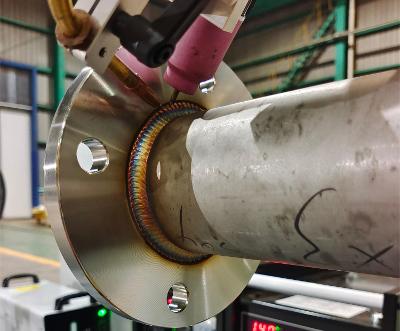

| 适用工件焊缝 | 坡口环焊缝/插接角焊缝,可增加直缝焊功能 | ||||
| 焊接工艺 | □TIG □热丝TIG □GMAW □SAW 可选其中一种或多种工艺一体 | ||||
| 卡盘驱动方式 | 电动驱动工件旋转，无极调速 | ||||
| 卡盘变位方式 | 可选：□0-90°电动翻转变位 □电动升降调节 | ||||
| 悬臂调节 | 电动升降、电动伸缩 | ||||
| 焊接方式 | 工件水平旋转或0-90°倾斜旋转；焊枪可水平摆动/斜摆/不摆动焊接 | ||||
| 多层多道焊接 | 可选择单层焊接，也可选择多层多道连续自动焊接完成 | ||||
| 控制方式 | WPS焊接工艺专家库系统，手动点动控制/自动程序控制 | ||||
| 设备基本组成 | 卡盘升降翻转变位机/卡盘升降变位机/卡盘翻转变位机 + 一体式悬臂焊接机 + 焊接电源 + 数控控制系统 | ||||
※因产品不断迭代升级及不同行业用户使用情况不同，配置及性能参数以产品订购时为准。
