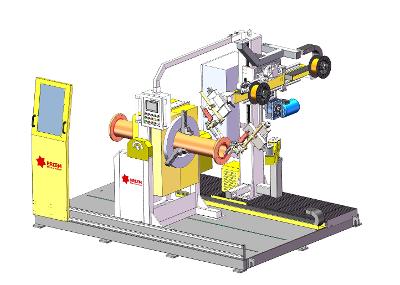

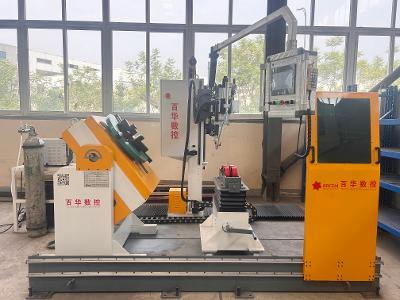

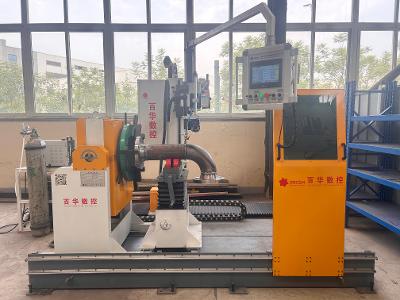

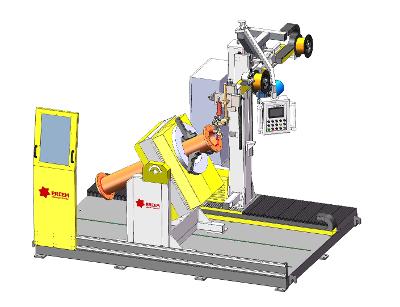

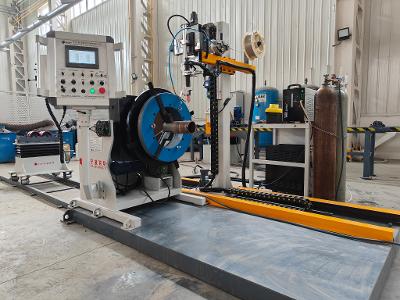

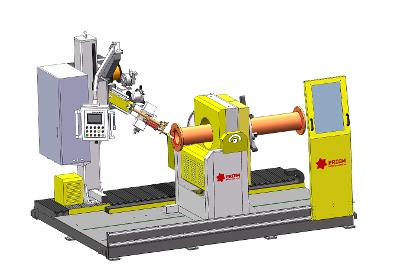

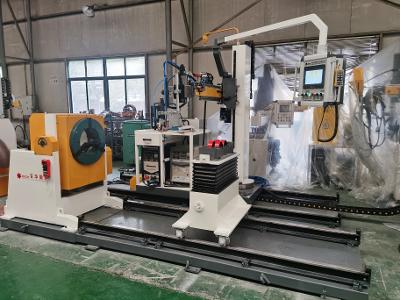

PPEW系列卡盘通孔式管道自动焊机
设备简介

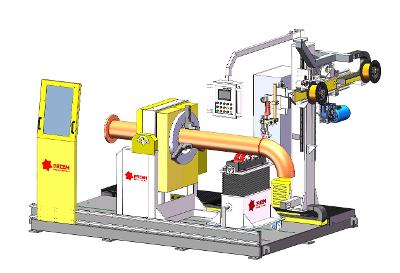

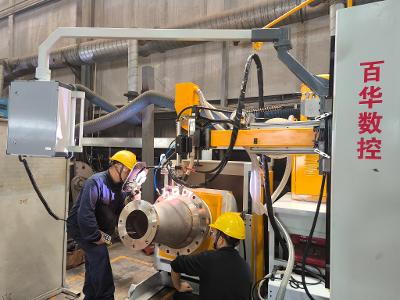

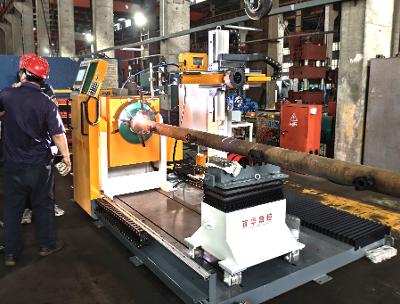

该PPEW系列卡盘通孔式管道自动焊机主要用于各个行业管路及罐体的自动焊接，可通过卡盘夹持工件端部或工件从卡盘中间穿过进行夹持驱动旋转焊接， 可实现管子与管子、管子与管件、小型罐体等的自动焊接，悬臂焊机行走移动满足管道轴向上的环缝焊接，坡口对接环焊缝和插接角焊缝均可实现自动焊接。

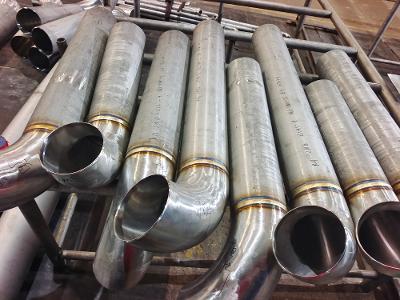

焊接质量
- 焊接质量好，焊缝RT/UT检测合格；
- 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
- 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。
性能参数
| 设备型号 | PPEW-8 | PPEW-12 | PPEW-16 | PPEW-24 | PPEW-32 |
|---|---|---|---|---|---|
| 适用管径 | DN20–200 | DN30–300 | DN40–400 | DN100–600 | DN100–800 |
| 卡盘通孔直径 | Φ170mm | Φ240mm | Φ240mm | Φ360mm | Φ360mm |
| 卡盘夹持方式 | □ 手动夹持卡盘 □ 气动自动夹持卡盘 | ||||
| 工件形式 | 管+管、管+弯头、管+法兰、管+异径、管+封头、管+三通、管件+管件、罐体+封头+法兰等 | ||||
| 适用材质 | 碳钢、合金钢、不锈钢、低温钢、双相不锈钢、钛合金等，另可增配焊接铝合金、铝镁合金等 | ||||
| 适用坡口型式 | I、V、U、双V型、双V+U等各种坡口型式 | ||||
| 适用工作焊缝 | 坡口环焊缝/插接角焊缝 | ||||
| 焊接工艺 | □ TIG □ 热丝 TIG □ GMAW □ SAW 可选其中一种或多种焊接工艺 | ||||
| 焊接方式 | 工作旋转，焊枪可水平摆动/斜摆/不摆动焊接 | ||||
| 多层多道焊接 | 可选择单层焊接，也可选择多层多道连续自动焊接完成 | ||||
| 控制方式 | WPS焊接工艺专家系统，手动点动控制/自动程序控制 | ||||
| 设备组成可选 |
① 整体底座式：卡盘通孔主机+移动式悬臂焊机+整体底座+焊接电源 ② 轨道式：卡盘通孔主机+移动式悬臂焊机+轨道+焊接电源 | ||||
※因产品不断迭代升级及不同行业用户使用情况不同，配置及性能参数以产品订购时为准。
