PPDW系列组合式管道自动焊机

设备简介

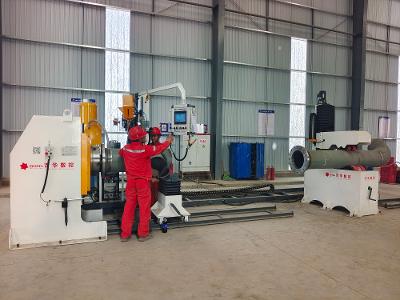

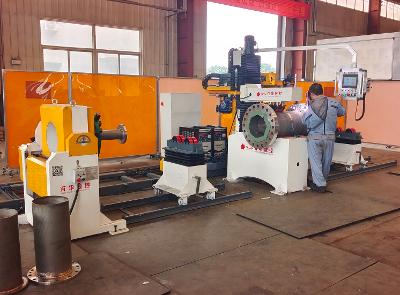

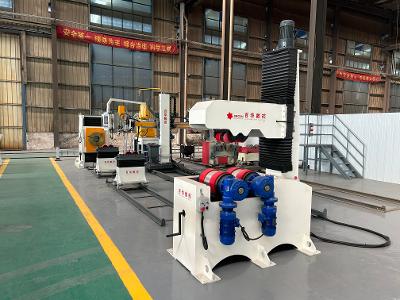

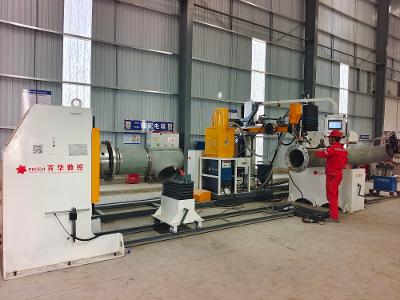

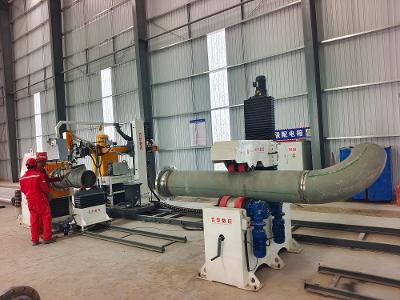

该PPDW系列组合式管道自动焊机主要用于各个行业管道的预制自动焊接，由多种驱动主机搭配移动式悬臂焊机组成； 不同的驱动主机均可通过焊接集控系统进行集中联动控制，也可采用手持遥控盒独立控制。 当利用其中一台主机配合悬臂焊机进行自动焊接时，其他驱动主机可进行上下管装夹或作为手工打磨、手工焊接的驱动旋转工装使用。 悬臂焊接主机和不同驱动主机之间配合使用，实现连续不间断自动焊接，极大提高设备使用率， 同时通过不同搭配组合不仅能满足压力管道焊接，也可满足压力容器焊接。

焊接质量

  • 焊接质量好，焊缝RT/UT检测合格；
  • 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
  • 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。

    • 性能参数

    设备型号 PPDW-16 PPDW-24 PPDW-32 PPDW-40 PPDW-48 PPDW-64
    适用管径 DN30-400 DN50-600 DN100-800 DN200-1000 DN300-1200 DN500-1600
    适用材质碳钢、合金钢、不锈钢、低温钢、双相不锈钢、钛合金等；另可增配焊接铝合金、铝镁合金等
    适用坡口型式I、V、U、双V型、双V+U型等各种坡口型式
    适用工件焊缝坡口环焊缝/插接角焊缝
    焊接工艺□TIG □热丝TIG □GMAW □SAW □PAW 可选其中一种或多种工艺一体
    焊接方式工作旋转，焊枪可水平摆动/斜摆/不摆动焊接
    焊接工位多工位驱动主机，其中一台驱动主机配合悬臂焊进行自动焊接时， 其他驱动主机可单独进行上下料装卸或作手工焊接工位使用
    多层多道焊接可选择单层焊接，也可选择多层多道连续自动焊接完成
    控制方式WPS焊接工艺专家系统，手动点动控制/自动程序控制
    设备组成多种驱动主机+移动式悬臂焊机+支撑托架+轨道系统+焊接电源

    ※因产品不断迭代升级及不同行业用户使用情况不同，配置及性能参数以产品订购时为准。
