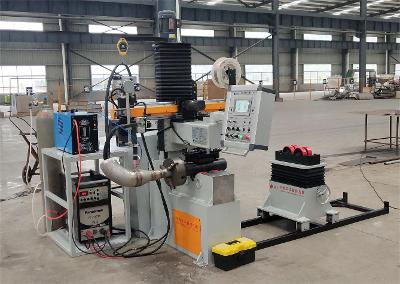

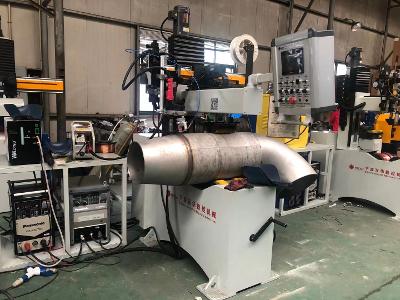

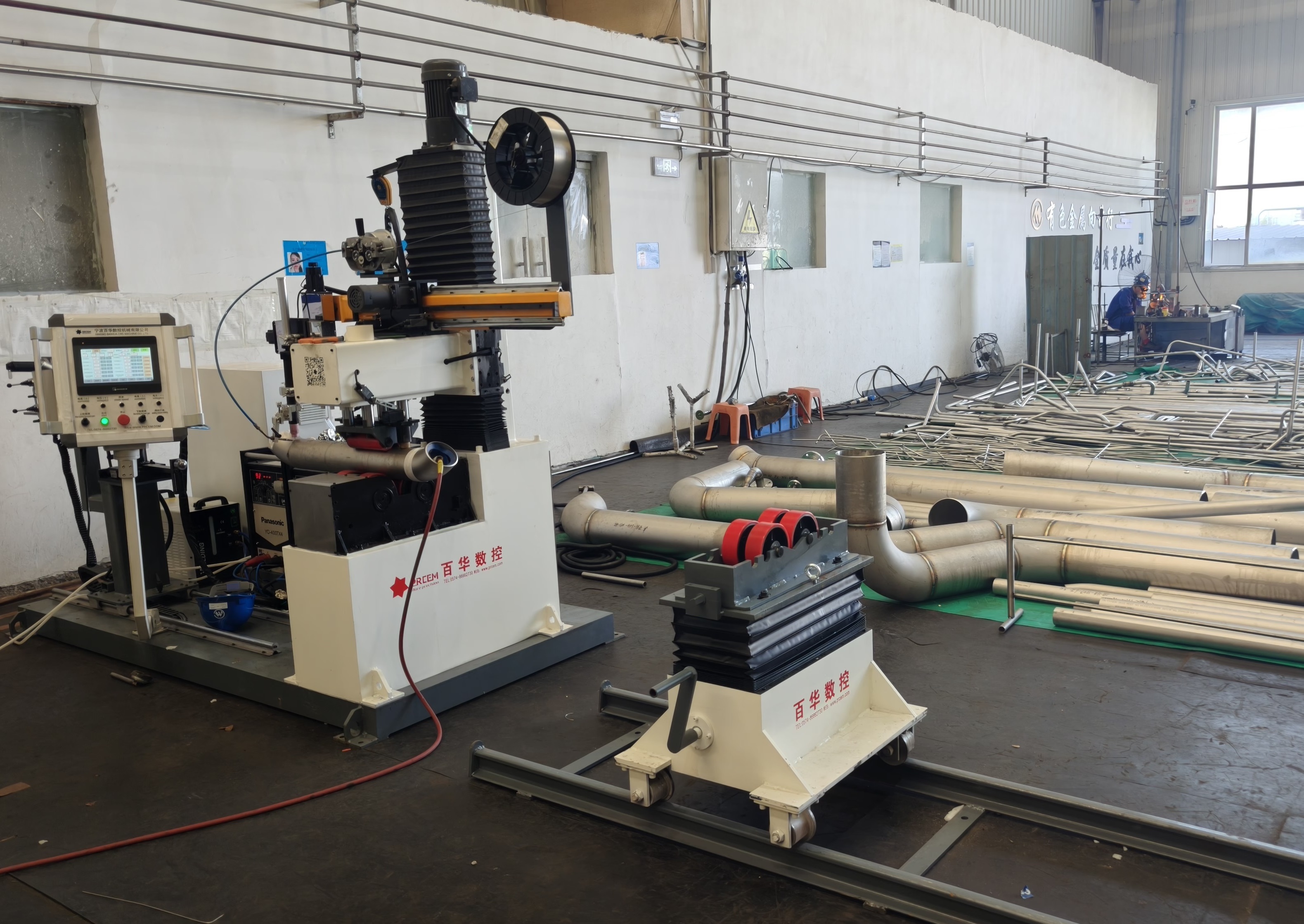

PPAW系列压紧式管道自动焊机
设备简介
该PPAW系列压紧式管道自动焊机主要用于各个行业管道的预制自动焊接，采用压紧式主机压紧管段后再通过驱动滚轮带动管段进行旋转焊接， 可实现管子与管子及管子与管件自动焊接，坡口对接环焊缝和插接角焊缝均可实现自动焊接。
焊接质量
- 焊接质量好，焊缝RT/UT检测合格；
- 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
- 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。
性能参数
| 设备型号 | PPAW-12 | PPAW-16 | PPAW-24 | PPAW-32 |
|---|---|---|---|---|
| 适用管径 | DN40-300 | DN40-400 | DN50-600 | DN50-800 |
| 工件形式 | 管+管、管+弯头、管+法兰、管+三通、管+异径、管+封头等 | |||
| 适用材质 | 碳钢、合金钢、不锈钢、低温钢、双相不锈钢、钛合金等；可增配焊接铝合金、铝镁合金等 | |||
| 适用坡口型式 | I、V、U、双V型、双V+U等各种坡口形式 | |||
| 适用工作焊缝 | 坡口环焊缝 / 插接角焊缝 | |||
| 焊接工艺 | □TIG □热丝TIG □GMAW □SAW 可选其中一种或多种工艺一体 | |||
| 焊接方式 | 工件旋转，焊枪可水平摆动 / 斜摆 / 不摆动焊接 | |||
| 多层多道焊接 | 可选择单层焊接，也可选择多层多道连续自动焊接完成 | |||
| 控制方式 | WPS焊接工艺专家库系统；手动点动/自动程序控制 | |||
| 设备基本组成 | 压紧主机 + 支撑小车 + 轨道系统 + 焊接电源 | |||
| 升级组件 | □可加配移动式悬臂焊机，满足一次装夹后管段两端焊缝焊接时无需掉头； □可加配下焊枪系统及整体底座，满足法兰内外角焊缝同步焊接 | |||
※因产品不断迭代升级及不同行业用户使用情况不同，配置及性能参数以产品订购时为准。
