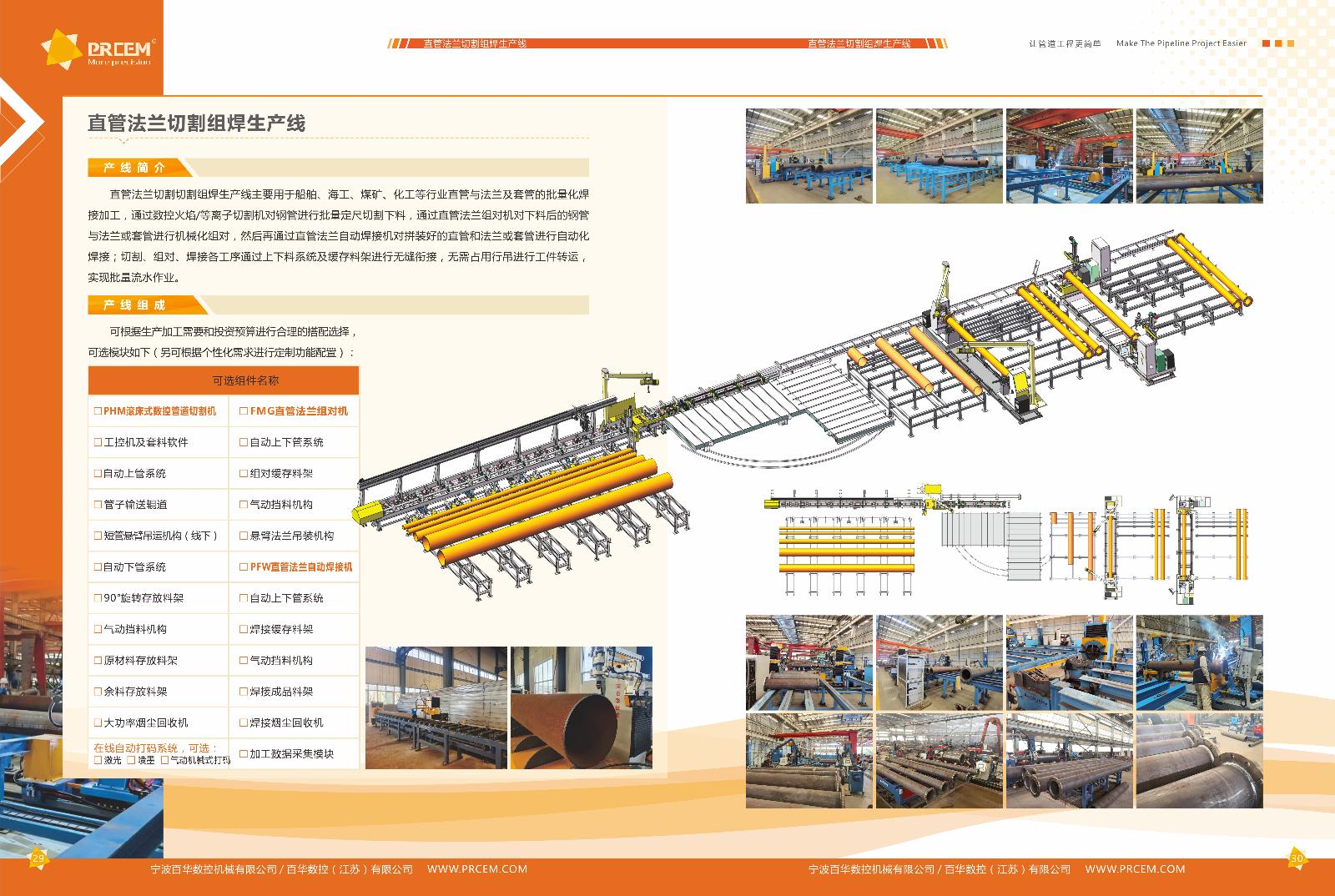

直管法兰切割组焊生产线
通过缓存系统与物流输送的无缝嵌合，消除吊装周转冗余，构建起“物流标准化、加工机械化、焊接自动化”的直管法兰高效流水作业线。
产线简介
直管法兰切割组焊生产线主要用于船舶、海工、煤矿、化工等行业直管与法兰及套管的批量化焊接加工， 通过数控火焰/等离子切割机对钢管进行批量定尺切割下料， 通过直管法兰组对机对下料后的钢管与法兰或套管进行机械化组对， 然后再通过直管法兰自动焊接机对拼装好的直管和法兰或套管进行自动化焊接； 切割、组对、焊接各工序通过上下料系统及缓存料架进行无缝衔接， 无需占用行吊进行工件转运，实现批量流水作业。
产线组成
可根据生产加工需要和投资预算进行合理的搭配选择，可选模块如下（另可根据个性化需求进行定制功能配置）：
| 切割可选组件名称 | 组焊可选组件名称 |
|---|---|
| □ PHM系列滚床式数控管道切割机 | □ FMG直管法兰组对机 |
| □ 工控机及套料软件 | □ 自动上下管系统 |
| □ 自动上管系统 | □ 组对缓存料架 |
| □ 管子输送辊道 | □ 气动挡料机构 |
| □ 短管悬臂吊运机构（线下） | □ 悬臂法兰吊装机构 |
| □ 自动下管系统 | □ PFW直管法兰自动焊接机 |
| □ 90°旋转存放料架 | □ 自动上下管系统 |
| □ 气动挡料机构 | □ 焊接缓存料架 |
| □ 原材料存放料架 | □ 气动挡料机构 |
| □ 余料存放料架 | □ 焊接成品料架 |
| □ 大功率烟尘回收机 | □ 焊接烟尘回收机 |
| □ 在线自动打码系统，可选：激光 ▢ 喷墨 ▢ 气动机械式打码 | □ 加工数据采集模块 |
※以上配置仅供参考，具体以双方技术沟通交流后确定的配置为准。
